BE/HK

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Merkmale

Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor Fremdkörpern, Tieren und Witterung
Sichtbare Brandanzeige durch kippbare Wetterschutzhaube
im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Chemisch beständig
zentral angeordnetes Schmelzelement ist chemisch beständig
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Ersatzteile
preiswerte Ersatzteile
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®

Funktion und Beschreibung

Hauptbestandteil- PROTEGO® Flammensicherung

Die Armatur vom Typ PROTEGO® BE/HK besteht im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube aus Metall (2) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (3). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® abgestimmt.

Für Explosionsgruppen IIA bis IIB3

Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/HK sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIB3 verfügbar. Dauerbrandsichere Armaturen für spezielle Substanzen wie zum Beispiel Ethanol sind ebenfalls erhältlich. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. Baumusterprüfung nach ATEX-Richtlinie sowie weiteren internationalen Standards.

Kontakt aufnehmen

Sie haben Fragen?
Wenden Sie sich an unsere Ingenieure!

Produktdaten

Maßtabelle

Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN 20 / ¾"25 / 1"32 / 1¼"40 / 1½"50 / 2"65 / 2½"80 / 3"
a 163 163 163 183 183 218 218
BE / HK-IIA b 180 177 177 190 190 200 200
BE / HK-IIB3 b 180 177 177 - - - -

Abmessungen in mm

Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage

Materialauswahl für Gehäuse

AusführungBC
GehäuseStahlEdelstahl
AbdeckhaubeStahlEdelstahl
FlammensicherungAA, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen vier Ausführungen zur Auswahl:
Ent- und Belüftungshaube in GrundausführungBE/HK - –
Ent- und Belüftungshaube mit HeizmantelBE/HK - H

Weitere Sonderarmaturen auf Anfrage

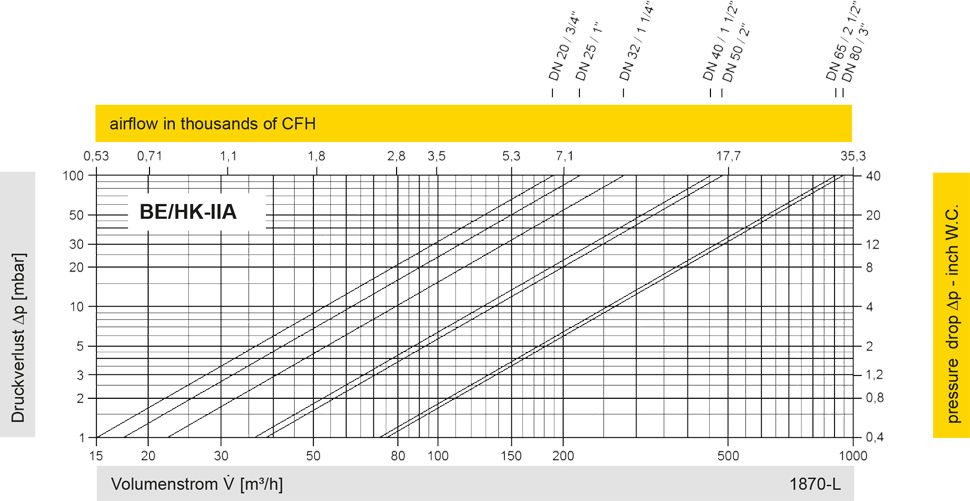

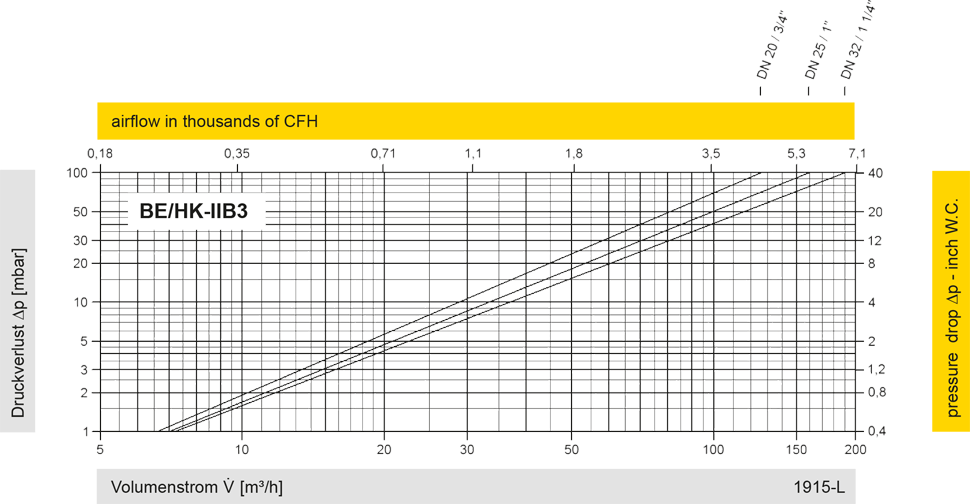

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
