PROTEGO®
Über- und Unterdruckventile
Zuverlässiger Tankschutz und Emissionsminderung
PROTEGO® Ent- und Belüftungsventile dienen dem Schutz von Tanks, Behältern und Prozessanlagen vor unzulässigen Über- und Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. .
Im Normalbetrieb sind Lagertanks und Prozessanlagen Druckschwankungen ausgesetzt, die durch Befüllung, Entleerung, thermische Ausdehnung oder betriebliche Veränderungen verursacht werden. Ohne kontrollierte Ent-und Belüftung können diese Schwankungen zu strukturellen Schäden, Produktverlusten oder Sicherheitsrisiken führen. PROTEGO® Ventile sind als Überdruckventile, Unterdruckventile oder als kombinierte Über- und Unterdruckventile erhältlich.
Die Highlights der PROTEGO® Über- und Unterdruckventile
Langer Lebenszyklus
Sehr hoher Volumenstrom
PROTEGO® 10 %-Technologie und hohe Dichtheit

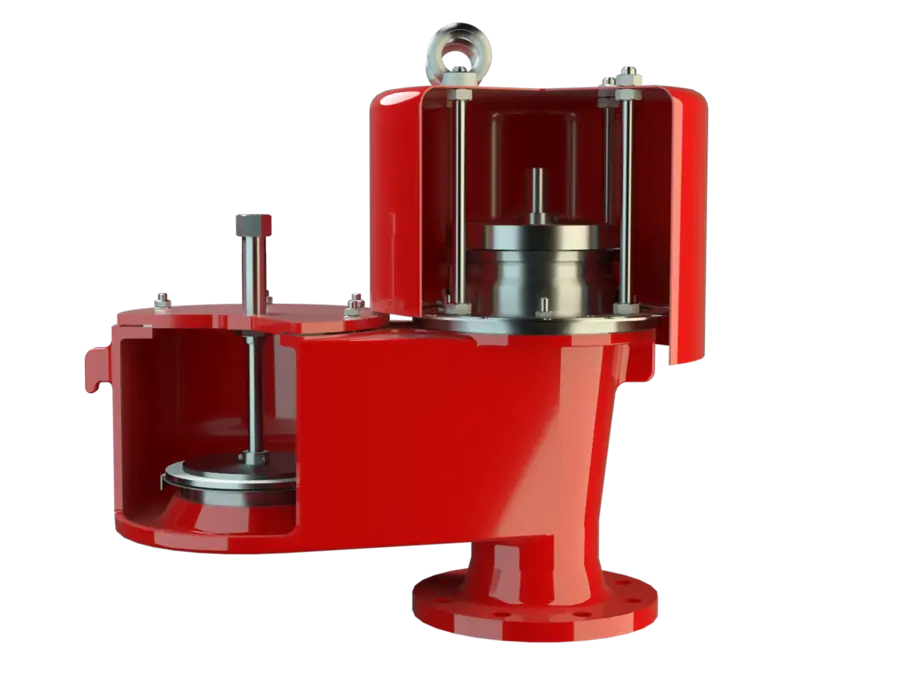

PROTEGO® Über- und Unterdruckventile besitzen gewichts- oder federbelastete Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. . Bei Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. im Tank öffnet der Überdruckteller und führt den Volumenstrom ab, bis der Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten wieder unterschritten wird. Bei Unterdruck hebt der Atmosphärendruck den Unterdruckteller an und belüftet den Tank.
PROTEGO® Ventile verwenden die 10% Technologie 10% Technologie PROTEGO® Über- und Unterdruckventile mit Vollhubteller erreichen nach dem Ansprechen bereits innerhalb einer Öffnungsdruckdifferenz von 10% (bezogen auf den Ansprechdruck) den vollständigen Ventilhub und somit ihre Nennleistung. . Diese ermöglicht sehr kurze Öffnungs- und Schließdruckbereiche. Das Ventil erreicht nach dem Ansprechen bereits innerhalb einer Öffnungsdruckdifferenz von 10% den vollständigen Ventilhub und somit ihre Nennleistung. Der Druck im Tank wird bis knapp unter dem maximal zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. gehalten.
Dies reduziert unnötige Emissionen im Vergleich zu herkömmlichen Ventilen, die einen deutlich höheren Überdruck benötigen, um sich vollständig zu öffnen.
Die Abdichtung von Ventilteller zum Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist. erfolgt mit FEP-Luftpolsterdichtung, metallisch oder mit PTFE-Flachdichtung – je nach Ansprechdruck oder Anwendungsfall.
Die Dichtheit der PROTEGO® Ventile liegt weit über dem üblichen Standard (API 2000 oder EN ISO 28300) und erfüllt damit die hohen Anforderungen des Emissionsschutzes.
The PROTEGO® valves demonstrated outstanding zero-emission performance and helped us achieve the environmental standards required for our site.
Anwendungsbeispiele für PROTEGO® Ent- und Belüftungsventile
Wir bieten technische Sicherheitslösungen.
Seit 1954 entwickelt und liefert PROTEGO® Flammendurchschlagsicherungen, Über- und Unterdruckventile sowie Tankausrüstung – mittlerweile mit Unterstützung von mehr als 750 Mitarbeitern weltweit.
Engineering und Compliance
Die richtige Auswahl der Ventile ist für einen sicheren und effizienten Betrieb von entscheidender Bedeutung. Zu den wichtigsten Auswahlkriterien gehören:
Zur Auslegung der Über- und Unterdruckventile sind die maximal möglichen Volumenströme, die maximal zulässigen Drücke und die Betriebsdaten (Prozessparameter) erforderlich. Für die Auslegung der Armaturen stehen zertifizierte Volumenstromdiagramme zur Verfügung.
Bei der Dimensionierung muss außerdem Folgendes berücksichtigt werden:
Wesentliche Merkmale
Das Ventil erreicht nach dem Ansprechen bereits innerhalb einer Öffnungsdruckdifferenz von 10% den vollständigen Ventilhub und somit ihre Nennleistung. Der Druck im Tank wird bis knapp unter dem maximal zulässigen Tankdruck gehalten.
Die Abdichtung gewährleistet eine Dichtheit, die über den üblichen Standards liegt. Dies minimiert den Produktverlust und trägt dazu bei, den Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. bis zum Öffnen aufrechtzuerhalten.
Das Ventil öffnet später und schließt früher als herkömmliche Ventile. Dies verringert den Verlust von Produkt Produkt Die Benennung „Produkt“ umfasst Geräte, Schutzsysteme, Vorrichtungen, Komponenten und ihre Kombinationen. oder Inertgas Inertgas Nichtbrennbares Gas, das die Verbrennung nicht fördert und nicht reagiert, um ein brennbares Gas zu bilden. und verringert Emissionen.
Schon bei geringer Drucksteigerung werden große Volumenströme erreicht. Dies fördert eine effiziente Entlüftung und kann den Bedarf an größeren Ventilen verringern.
Der Ventilteller wird innerhalb des Gehäuses geführt. Dies schützt die inneren Komponenten Komponenten Bauteil, das für den sicheren Betrieb von Geräten und Schutz- systemen erforderlich ist, ohne jedoch selbst eine autonome Funktion zu erfüllen. vor Umwelteinflüssen und gewährleistet einen zuverlässigen Betrieb.
Die Konstruktion des Ventils ermöglicht eine unkomplizierte Wartung und gewährleistet einen langfristigen Betrieb.
Die Ventile sind für den Einsatz in explosionsgefährdeten Bereichen geeignet.
