Merkmale
Funktion und Beschreibung
Überdruckventil mit integrierter PROTEGO® Flammensicherung
Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® BE/HR-D ist ein hoch entwickeltes Überdruckventil Überdruckventil Ventil, welches dazu ausgelegt ist zu öffnen, Überdruck zu entlasten und wieder zu schließen sowie weitere Strömung des Fluids zu verhindern, nachdem die Standardbedingungen wiederhergestellt sind. mit integrierter PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. . Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. . Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® BE/HR-D ist für Stoffe der Explosionsgruppe IIA verfügbar.
Hoch entwickelte Fertigungstechnologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb von 40% Drucksteigerung den Öffnungsdruck Öffnungsdruck Eingangsdruck einer Lüftungseinrichtung, wenn die Strömung mit der erforderlichen Strömungsleistung erfolgt. . Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.
Viele individuelle Zulassungen
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die gewichtsbelastet aufgehängte Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. klappt auf, sobald das Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (4) diese freigibt. Das Ventil ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 150 / 6" | 200 / 8" |
| NG | 400 / 16" | 400 / 16" |
| a | 600 | 600 |
| b | 545 | 545 |
| c | 485 | 485 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist. | Edelstahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | +2.0 bis +3.5 | >+3.5bis +14 | >+14bis +35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Nachfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +2.0 mbar | +35 mbar |
Höhere Druckeinstellungen auf Anfrage

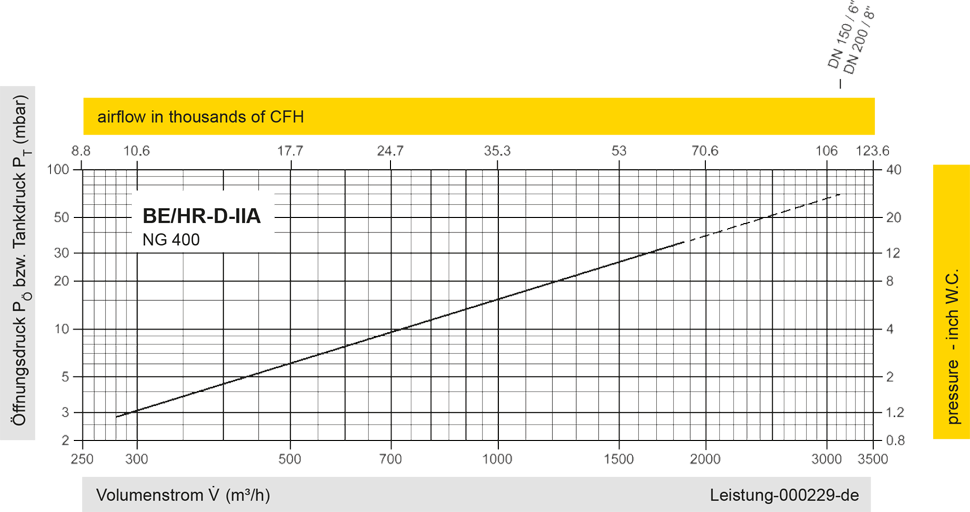

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
