BE/HR-E-IIB1
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand
Die Ent- und Belüftungshaube PROTEGO® BE/HR-E wurde speziell für die Absicherung von Ethanol und Alkoholen der Explosionsgruppe IIB1 in drucklosen Anlagen und Behältern entwickelt. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. . Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. . Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. vom Typ PROTEGO® BE/HR-E bestehen im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube (2) und der PROTEGO ® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (3). Die Armatur wird mit einer Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIB1
Flammendurchschlagsicherungen vom Typ PROTEGO® BE/HR-E sind für Kohlenwasserstoffe und Alkohole der Explosionsgruppe IIB1 verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Abmessungen in mm
Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage Zwischenlage Die Zwischenlage ist ein Bauteil, dass in einer PROTEGO® Flammensicherung in der Regel als Abstandshalter innerhalb des FLAMMENFILTER® Satzes eingesetzt wird. | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage

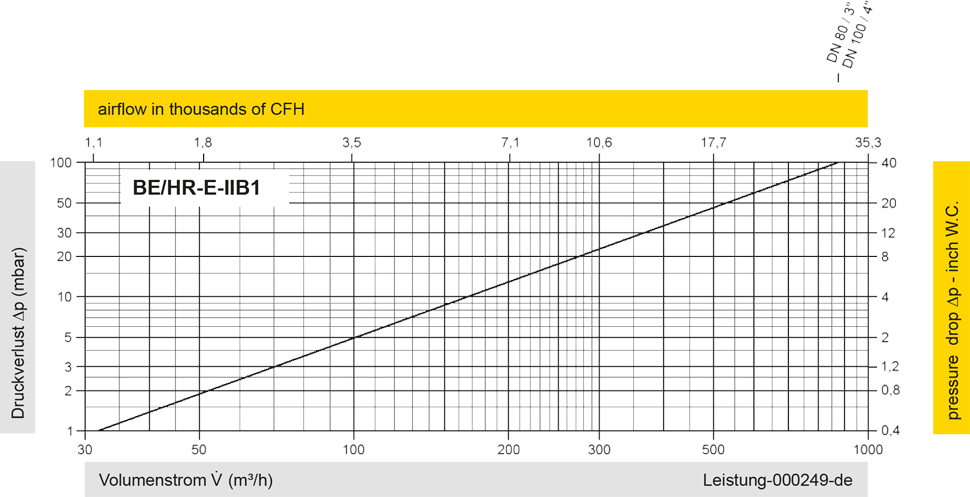

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
