D/PA(L)
Über- oder Unterdruckventil mit Anschlussstutzen für Abgasleitung
Merkmale
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das Ventil des Typs PROTEGO® D/PA(L) ist ein hoch entwickeltes kombiniertes Über- oder Unterdruckventil Über- oder Unterdruckventil Ein Über- oder Unterdruckventil wird in Ent- oder Belüftungsleitungen von Behältern und Apparaturen installiert und ermöglicht den Ausgleich von Über- oder Unterdruck. für sehr hohe Strömungsleistungen. Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- oder Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. . Weiterhin werden bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Die Produktdämpfe können über eine Sammelleitung abgeführt werden, die an dem Rohrleitungsflansch an der Druckseite angeschlossen ist. Eine Rückströmung ist nicht möglich, d. h., das Ventil kann als Überströmventil oder Rückströmsicherung eingesetzt werden.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei korrosiven Medien zu ermöglichen. Nachdem der Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| D/PA | |||||||
| DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| DN 2 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
| b | 331 | 402 | 472 | 565 | 682 | 760 | 760 |
| c | 150 | 180 | 200 | 250 | 300 | 305 | 305 |
| d | 180 | 215 | 255 | 300 | 387 | 440 | 467 |
| D/PAL | |||||||
| DN 1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| DN 2 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" |
| a | 165 | 192 | 240 | 350 | 390 | 460 | 460 |
| b | 342 | 402 | 472 | 565 | 682 | 760 | 770 |
| c | 140 | 143 | 165 | 216 | 267 | 305 | 305 |
| d | 195 | 223 | 280 | 327 | 412 | 467 | 488 |
Abmessungen in mm
Baumaße für das Über- oder Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | C DN50/2”-80/3” | A DN100/4”-300/12” | D/B DN50/2”-300/12” |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Edelstahl | Stahl | Edelstahl |
| Gehäuseaufsatz Gehäuseaufsatz Ein Gehäuseaufsatz dient zum Beispiel zur Aufnahme von PROTEGO® Flammensicherungen oder zum Umleiten der Strömungsrichtung. | Stahl | Stahl | Edelstahl |
| Heizmantel (D/PA(L)-H-...) | Edelstahl/Stahl | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE | PTFE |
Gehäuse können auch mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | ±2,0 bis ±3,5 | ±3,5 bis ±14 | ±14 bis ±35 | ±35 bis ±60 | ±14 bis ±35 | ±35 bis ±60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Sonderwerkstoffe auf Anfrage
Bei höheren Druckeinstellungen Typ D/PA(L)-F verwenden (entsprechend bei Unterdruckfunktion)
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Höhere Ansprechdrücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert. Die Ausführung (L) ist zu wählen, wenn der Anschlussstutzen Anschlussstutzen Ein Anschlussstutzen dient zur Verbindung einer Armatur mit anderen Komponenten einer Anlage, zum Beispiel Rohrleitungen. für die Abgasleitung eine Nennweite größer als die Nennweite des Tankstutzens ist.Es stehen vier Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Über- oder Unterdruck: | ±2.0 mbar | ±60 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage. Bei höheren Druckeinstellungen Typ D/PA(L)-F verwenden (entsprechend bei Unterdruckfunktion)

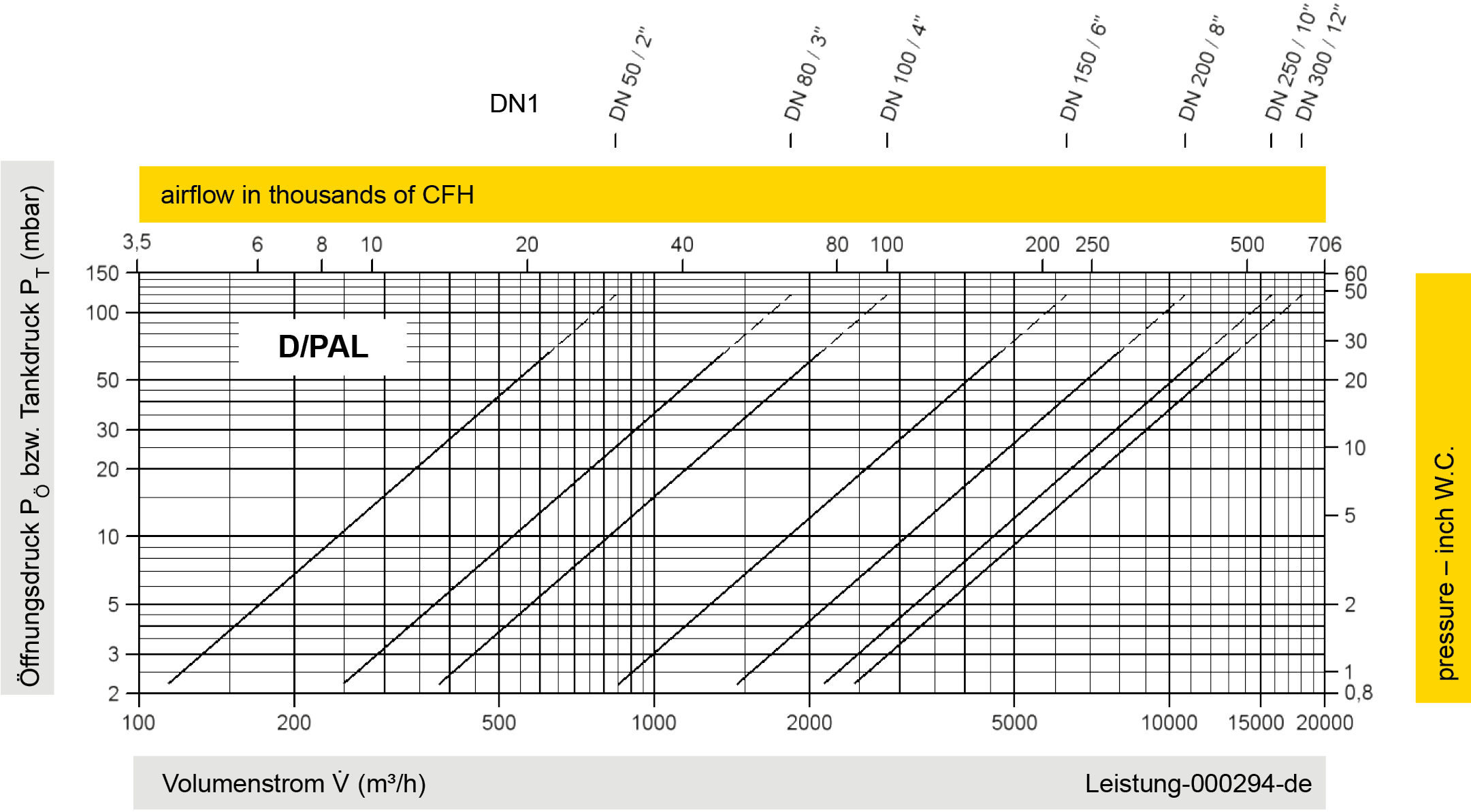

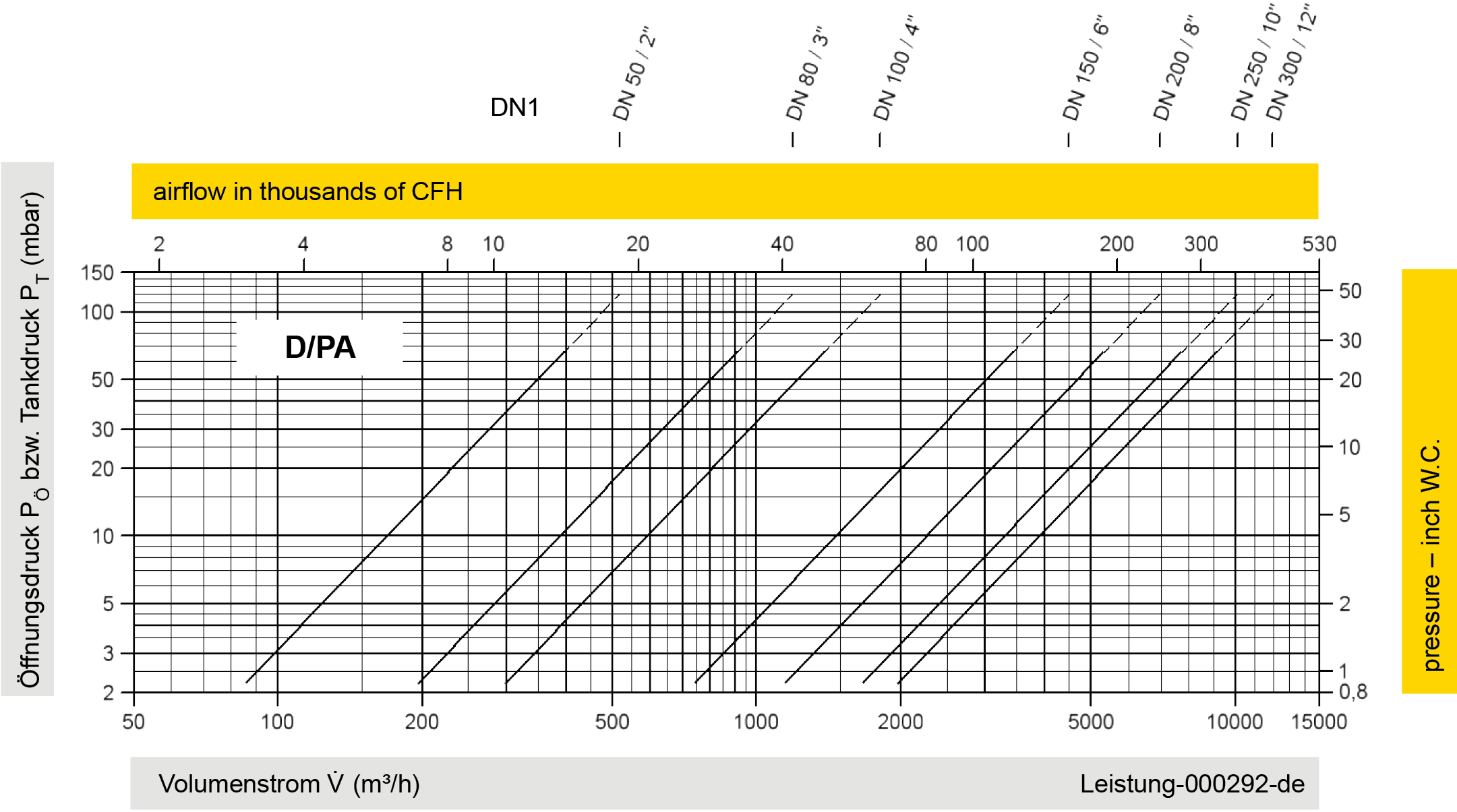

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
