D/SR, D/SR-W

Name: D/SR, D/SR-W
Brand: PROTEGO
SKU: product3288359250418

Deckenventile

Angebot anfragen Ansprechpartner finden

Merkmale

Funktion einer Einlauftasse

Das Deckenventil funktioniert als Einlauftasse und leitet Regenwasser über Scherenrohre in die Kanalisation

Verhinderung von Austreten des Mediums

Die Rückschlagkappe verhindert bei Leckagen das Austreten des Mediums auf die Schwimmdecke

Schutz des Deckenventil

Das Einlaufsieb schützt vor groben Schmutz, Laub und nistenden Vögeln

Funktion und Beschreibung

Deckenventil für Schwimmdachentwässerungsanlagen

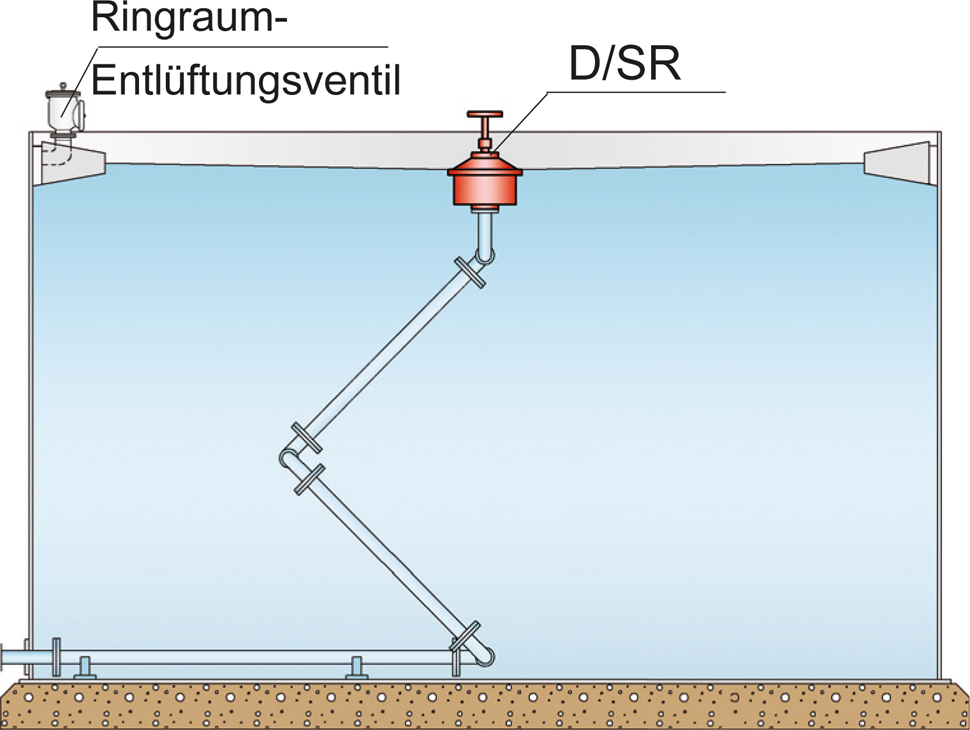

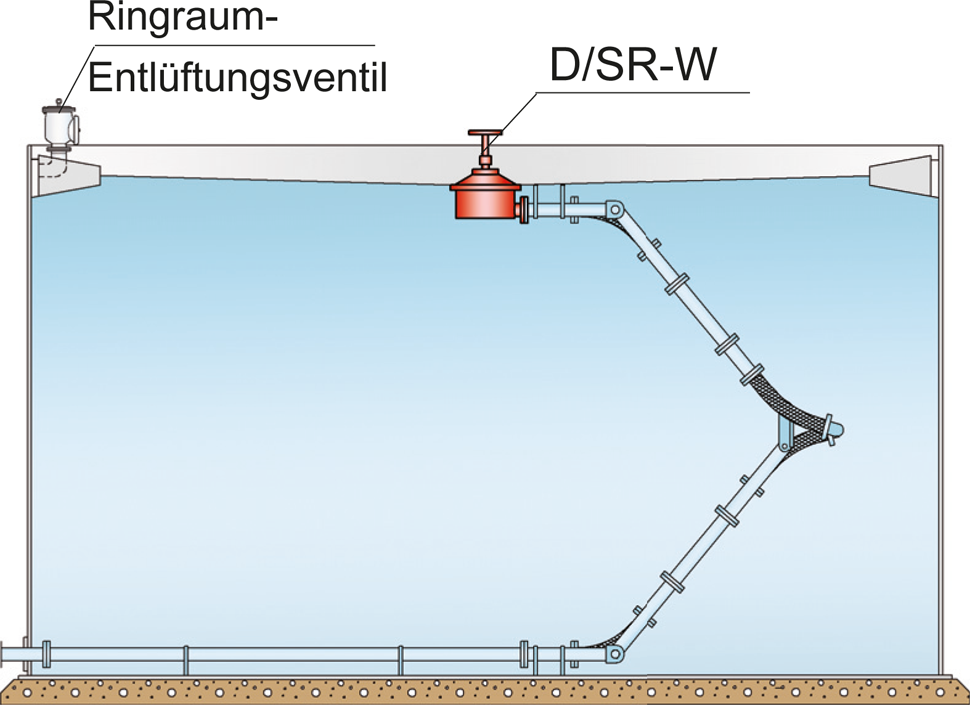

Das Deckenventil Deckenventil Ein Deckenventil wird auf Schwimmdachbehältern montiert und ermöglicht das kontrollierte Ablaufen von angesammeltem Regenwasser über eine Schwimmdachentwässerungsanlage in die Kanalisation. PROTEGO® D/SR bzw. Typ D/SR-W hat die Funktion einer Einlauftasse, die das angesammelte Regenwasser von der Schwimmdecke Schwimmdecke Konstruktion, die in einem Festdachtank auf dem Flüssigkeitsspiegel schwimmt, um Verdampfungsverluste zu reduzieren. über die Scherenrohre einer Schwimmdachentwässerungsanlage Schwimmdachentwässerungsanlage Eine Schwimmdachentwässerungsanlage wird in Tankanlagen mit Schwimmdach eingebaut und verfügt über ein Deckenventil und ein Rohrleitungssystem mit mehreren Gelenken. - z.B. Typ PROTEGO® SE/K oder Typ PROTEGO® SE/CK - in die Kanalisation ablaufen lässt.

Schutz vor grobem Schmutz, Laub und nistenden Vögeln

In der normalen Betriebsstellung ist das Deckenventil geöffnet. Die Rückschlagklappe verhindert bei eventuell auftretenden Leckagen ein Austreten des Einlagerungsmediums auf die Schwimmdecke. Das Einlaufsieb schützt das Deckenventil vor grobem Schmutz, Laub und auch vor nistenden Vögeln.

Kontakt aufnehmen

Sie haben Fragen?
Wenden Sie sich an unsere Ingenieure!

Kontakt

Produktdaten

Maßtabelle D/SR-W

DN	80 / 3"	100 / 4"	150 / 6"
a	550	600	650
b	490	540	590
c	450	500	550
d	205	250	320
e	490	490	490
f	285	320	350
g	150	180	225

Abmessungen in mm

Maßtabelle D/SR

DN	80 / 3"	100 / 4"	150 / 6"
a	550	600	650
b	490	540	590
c	450	500	550
d	240	280	330
e	490	490	490
f	160	180	240
g	200	220	285

Abmessungen in mm

Materialauswahl

Ausführung	A	B
Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt.	Stahl	Edelstahl
Rückschlagkappe	Rotguss	Rotguss
Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche.	Stahl	Edelstahl
Kupplungsschnellverschluss	Stahl	Edelstahl
Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen.	PUR	PUR

Bei dem Einsatz der Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. ist auf eine ausreichende Korrosionsfestigkeit gegenüber den vorhandenen Medien zu achten. Gegebenenfalls müssen Ausführungen in spezieller Edelstahlqualität Verwendung finden.

Erforderliche Daten für die Auslegung

Maximal abzuführende Niederschlagsmenge (m³/h)
Werkstoff der Schwimmdecke
Anschlussnennweite der Schwimmdachentwässerungsanlage (DN)
Ausführung der Schwimmdachentwässerungsanlage

Flanschanschlussart

Beim Typ PROTEGO^® D/SR ist das Gehäuse an der Unterseite mit einem Blockflansch mit Gewindebohrungen nach DIN 2501,PN16, oder wahlweise nach jeder anderen internationalen Norm ausgestattet.

Beim Typ PROTEGO^®D/SR-W ist das Gehäuse in der Standardausführung mit einem seitlichen Flanschanschluss nach EN 1092-1 bzw. DIN 2501, PN 16, oder wahlweise nach jederanderen internationalen Norm ausgestattet. Ein weiterer Flanschanschluss ist als Sonderausstattung möglich.

Auswahl und Auslegung

Die Ermittlung der erforderlichen erfolgt in Abhängigkeit von der vorgegebenen maximalen Niederschlagsmenge. Alternativ entspricht die Anschlussnennweite des Deckenventils der vorhandenen Nennweite der Schwimmdachentwässerungsanlage. Optional sind Deckenventile mit 2 oder 3 Rückschlagklappen erhältlich.
