EF/V-IIB3
Detonationssicherung, detonationssicheres Fußventil für Saugleitungen
Merkmale
Funktion und Beschreibung
Absicherung der Saugleitung im Lagertank
Das detonationssichere Fußventil Fußventil Ein Fußventil ist eine Flammendurchschlagsicherung, die das flüssige Produkt in Verbindung mit einem Rückschlagventil zur Bildung einer Sperre gegen Flammendurchschlag verwendet. der Baureihe PROTEGO® EF/V-IIB3 dient zur Absicherung der Saugleitung im Lagertank Lagertank Fester Tank oder Behälter, der nicht Bestandteil der Prozessanlage bei petrochemischen Einrichtungen, Raffinerien, Gasanlagen, Öl- und Gasproduktionseinrichtungen und anderen Einrichtungen ist. . Die nahezu wartungsfreie Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird am Ende der Entleerungsleitung innerhalb des Tanks installiert. Beim Ansaugen durch eine Pumpe öffnet das Ventil bei einem Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. von ca. 30 mbar. Beim Abschalten der Pumpe arbeitet das Gerät als Rückschlagventil Rückschlagventil Ein Rückschlagventil lässt das Betriebsmedium in eine Richtung fließen und verhindert einen Durchfluss in die andere Richtung. und verhindert das Leerlaufen der Leitung, was beim Wiederanlaufen der Pumpe sehr hilfreich ist.
Fußventil verhindert Übertragung der Verbrennung und Zerstörung
In Füll- und Entleerungsleitungen von Lagebehältern, die nicht ständig mit Produkt Produkt Die Benennung „Produkt“ umfasst Geräte, Schutzsysteme, Vorrichtungen, Komponenten und ihre Kombinationen. gefüllt sind, können zündfähige Gemische entstehen. Bei Zündung der explosiven Atmosphäre kann es zu stark beschleunigten Rohrdeflagrationen oder auch Detonationen kommen. Das detonationssichere Fußventil verhindert dann die Übertragung der Verbrennung in den Tank und dessen Zerstörung. Die Konstruktion des Fußventils ist so gewählt, dass der Saugkorb immer mit Restprodukt gefüllt ist. Diese Tauchvorlage verhindert in Kombination mit der speziellen Bauform des Ventils einen Flammendurschlage von Innen nach außen.
Für Explosionsgruppe IIB3
Die Einsatzgrenzen der Armatur liegen bezüglich der Produktdampf/Luft-Gemische bei einer Temperatur von +60 °C und einem Druck von 1,1 bar absolut. Dadurch werden alle in der Praxis möglichen Betriebszustände von entleerten Rohrleitungen für brennbare Flüssigkeiten abgedeckt. Die Armatur bietet Sicherheit für nahezu alle brennbaren Flüssigkeiten und ist zugelassen für die Explosionsgruppe IIB3. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 125 | 125 | 135 | 135 | 160 | 160 | 200 | 235 | 260 | 400 | 450 |
| b | 85 | 85 | 85 | 85 | 95 | 95 | 125 | 130 | 135 | 175 | 200 |
| c | 155 | 155 | 180 | 180 | 210 | 210 | 250 | 310 | 365 | 480 | 565 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B | C | D |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl | Stahl | Edelstahl |
| Ventil | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Ventildichtung | PTFE | PTFE | PTFE | PTFE |
| Gehäusedichtung | FPM | FPM | PTFE | PTFE |
| Saugkorb | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |
andere Anschlüsse auf Anfrage

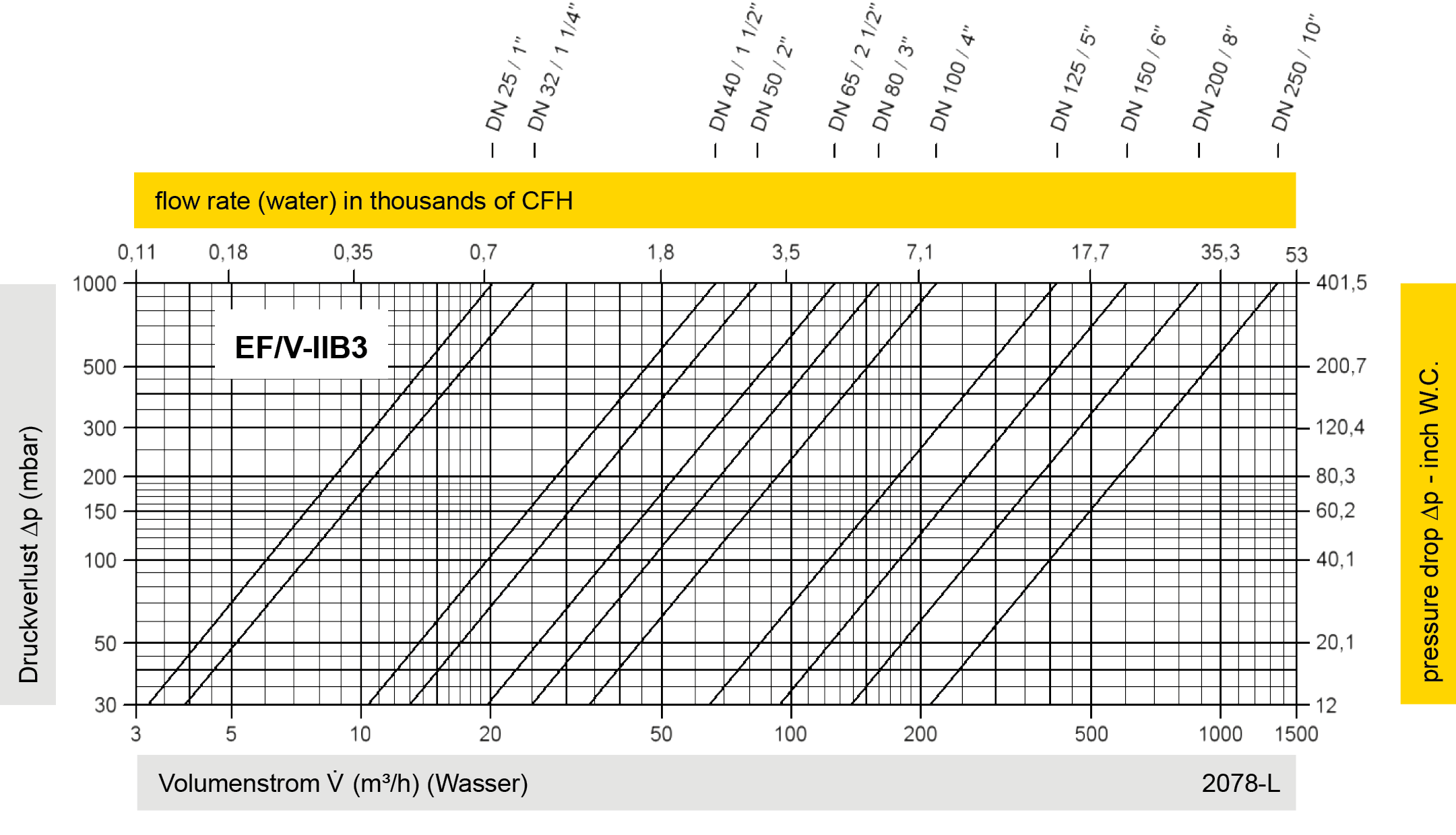

Volumenstromdiagramm
Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
Um elektrostatische Aufladung von brennbaren Flüssigkeiten zu vermeiden, ist eine maximale Durchflussmenge nicht zu überschreiten (siehe TRGS 727, CENELEC-Report CLC/TR 60079-32-1).
