Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® ER/VH ist ein hoch entwickeltes Überdruckventil Überdruckventil Ventil, welches dazu ausgelegt ist zu öffnen, Überdruck zu entlasten und wieder zu schließen sowie weitere Strömung des Fluids zu verhindern, nachdem die Standardbedingungen wiederhergestellt sind. für große Strömungsleistungen. Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur Notentlüftung von Lagertanks, Behältern, Silos und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten . Es ist dazu ausgelegt, besonders große Mengen abzuführen, um ein Aufreißen des Behälters an unvorhersehbarer Stelle zu verhindern. Durch einen Hebel mit arretierbarer Gewichtsbelastung werden größere Einstelldrücke erreicht. Die Arretierung wird vom Werk fest vorgegeben. Ab DN 500 können diese Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. auch als Deckenmannlöcher Verwendung finden.
Patentierte Ventilteller-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub bei vollem Öffnungsquerschnitt. Hierbei unterstützt die Ventiltellerkrempe das Öffnungsverhalten. Diese Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen (Tank-)Druck liegt. Das sofortige Öffnen auf volle Leistung kommt dem Verhalten eines klassischen Sicherheitsventils gleich und das bereits bei geringsten Drücken. Der Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. ist einseitig gelagert.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl mit eingelegter O-Ring O-Ring O-Ringe sind ringförmige Dichtung. Die Benennung leitet sich vom runden, O-förmigen Querschnitt des Rings ab. Aufgrund seines kreisrunden Querschnitts kann ein O-Ring axial und/oder radial abdichten. - Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 305 | 375 | 425 | 445 | 495 | 545 | 615 | 715 | 795 |
| b | 350 | 365 | 385 | 390 | 390 | 415 | 430 | 450 | 465 |
| c | 200 | 240 | 265 | 285 | 310 | 330 | 360 | 410 | 450 |
| d | 590 | 735 | 780 | 845 | 890 | 1070 | 1090 | 1140 | 1380 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Ventilteller | Edelstahl oder Stahl-Edelstahl | Edelstahl |
| Abdichtung | FPM | FPM |
| Gewicht | Stahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Niedrigere Ansprechdrücke werden im Allgemeinen ohne Hebelkonstruktion (siehe ER-V-LP, ER/V), höhere Ansprechdrücke mit Federbelastung (siehe ER/V-F) realisiert.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| DN 200 bis DN 350 | >+40 mbar | +60 mbar |
| DN 400 bis DN 700 | >+25 mbar | +60 mbar |
Niedrigere und höhere Druckeinstellungen auf Anfrage.
Volumenstromdiagramm

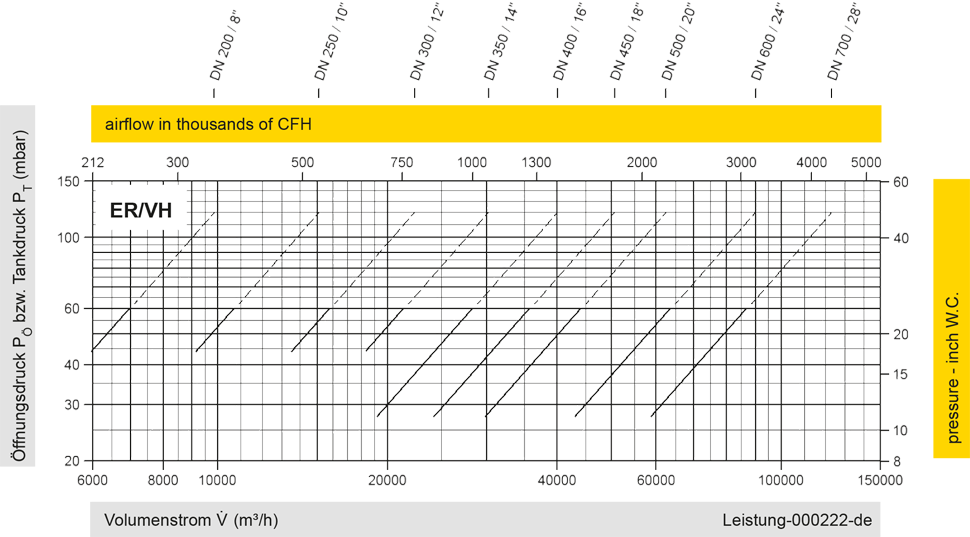

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
