PM/(D)S
Über- und Unterdruckventil pilotgesteuertes Membranventil
Merkmale
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das pilotgesteuerte Membranventil des Typs PROTEGO® PM/(D)S ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil Über- und Unterdruckventil Ein Über- und Unterdruckventil ist ein Druckausgleichsventil für unzulässigen Über- und Unterdruck in einem geschlossenen System. . Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. . Bis zum Erreichen des Ansprechdruckes werden Emissionsverluste vermieden. Das Ventil kann gleichzeitig als Belüftungsventil zum Einsatz kommen. Hierbei wird das Hauptventil bei Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. direkt gesteuert, d.h. es arbeitet als gewichtsbelastetes Membranventil. Dieses Ventil ist sowohl für atmosphärische Bedingungen als auch für den Einsatz im Tieftemperaturbereich hervorragend geeignet.
Korrosionsbeständigen und tieftemperaturfesten Dauermagnet
Die Steuerung des Hauptventils wird mit einem Pilotventil Pilotventil Das Pilotventil ist eine Baugruppe eines pilotgesteuerten Ventils, die auf dem Hauptventil befestigt ist und zur Steuerung der Hauptventils dient. realisiert. Das Pilotventil wird durch den Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. gesteuert, wobei das Tankmedium den Piloten nicht ständig durchströmt. Die Einstellung des Ansprechdrucks erfolgt am Pilotventil durch einen korrosionsbeständigen und tieftemperaturfesten Dauermagneten. Mit steigendem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. wird die Schließkraft am Hauptventil immer größer, d.h. das Ventil wird bis zum Erreichen des eingestellten Ansprechdrucks immer dichter, womit Schleichmengen verhindert werden.
Hoch entwickelten Fertigungstechnologie
Nach dem Ansprechen des Ventils wird ohne nennenswerte Drucksteigerung unmittelbar Vollhub erreicht (Sprung-Charakteristik) und bei voll geöffnetem Ventil der Nenn-Volumenstrom abgeführt. Wird dieser überschritten, folgt die Drucksteigerung der Volumenstromkurve (Δp/V̇-Kurve). Bis zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. gewährleistet. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

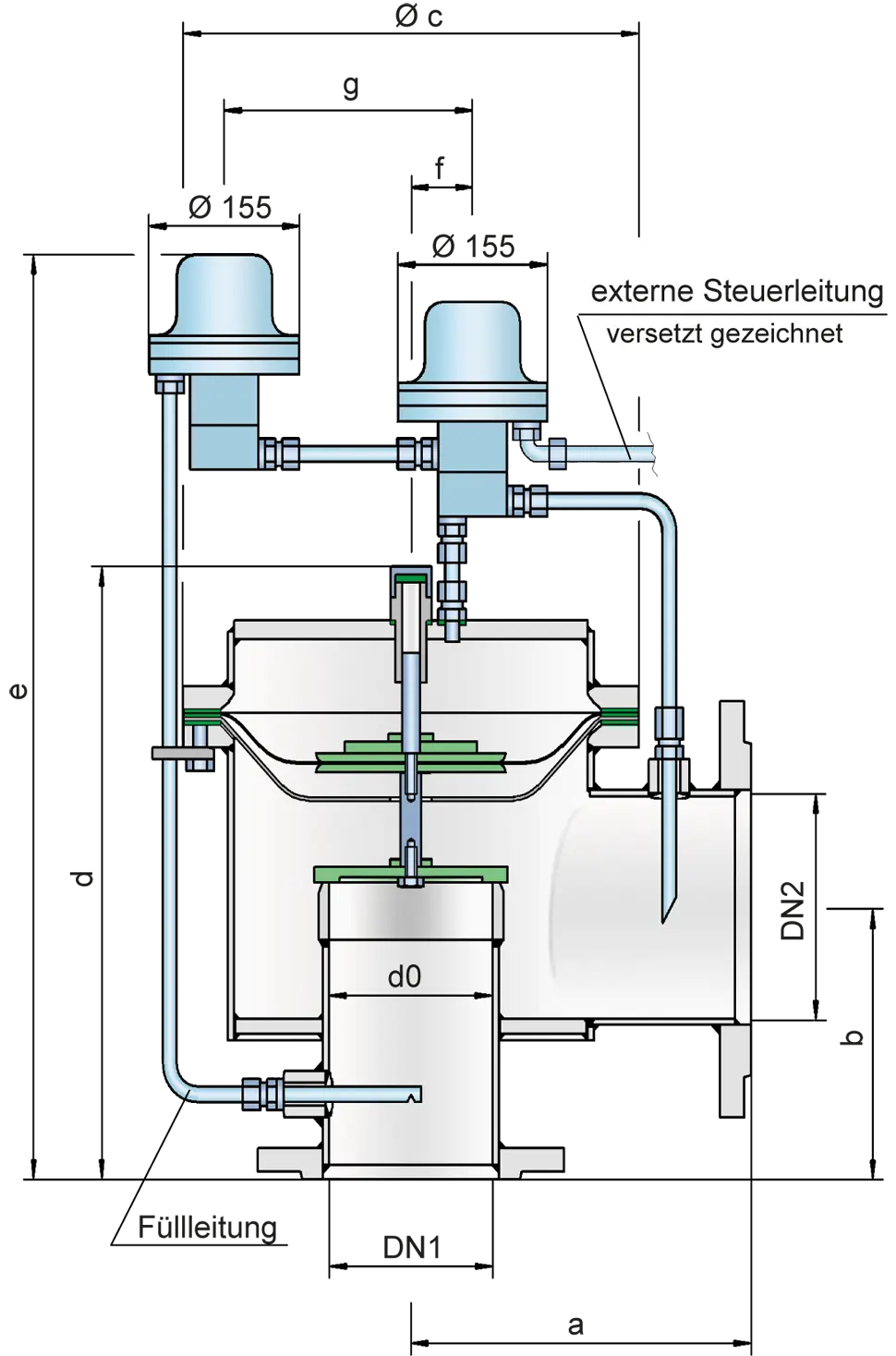

Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN1 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 300 / 12" |
| DN2 | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| a | 225 | 250 | 325 | 375 | 450 | 500 | 500 |
| b | 150 | 175 | 225 | 250 | 270 | 300 | 325 |
| c | 275 | 330 | 445 | 550 | 665 | 785 | 785 |
| d | 370 | 425 | 530 | 605 | 675 | 785 | 835 |
| e | 615 | 685 | 770 | 825 | 935 | 1005 | 1055 |
| f | 35 | 40 | 40 | 50 | 50 | 50 | 50 |
| g | 160 | 195 | 250 | 315 | 370 | 425 | 425 |
| Ausflussziffer Ausflussziffer Tatsächlicher Ausflussmassenstrom (nach Prüfung) dividiert durch den theoretischen Ausflussmassenstrom (nach Berechnung) | |||||||
| DN1 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 300 / 12" |
| DN2 | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| d0 | 81 | 107 | 160 | 208 | 260 | 310 | 310 |
| K | 0,68 | 0,6 | 0,59 | 0,59 | 0,56 | 0,53 | 0,61 |
| Kdr | |||||||
| 90% | 0,61 | 0,54 | 0,53 | 0,53 | 0,5 | 0,48 | 0,55 |
| Kdr | |||||||
| 95% | 0,65 | 0,57 | 0,56 | 0,56 | 0,53 | 0,5 | 0,58 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Aluminium | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | KL-C-4106 | KL-C-4106 |
| Hauptmembranschutzschild | Edelstahl | Edelstahl |
| Steuerleitungen | Edelstahl | Edelstahl |
| Pilotgehäuse | Edelstahl | Edelstahl |
| Pilotmembrane | FEP | FEP |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | -3,0 bis -4,0* | -4,0 bis -5,0* | -5,0 bis -7,0* |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Membrane | FEP | FEP | FEP |
| Membranteller | Aluminium | Aluminium | Edelstahl |
* Die angegebenen Unterdruckbereiche sind von der Nenngrößen abhängig und können sich verschieben. Die Überdruckeinstellung ist über einen weiten Bereich beliebig mit Unterdruckeinstellung kombinierbar
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Das Ventil wird entweder mit einem Steuerpilotventil ausgerüstet oder mit einem Steuer- und Notpilotventil, wodurch eine optimale Betriebssicherheit bei evtl. Störungen oder Beschädigungen erreicht wird.Es stehen damit zwei Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +10 mbar | +300 mbar |
| Unterdruck: | -3.0 mbar | -7 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage.

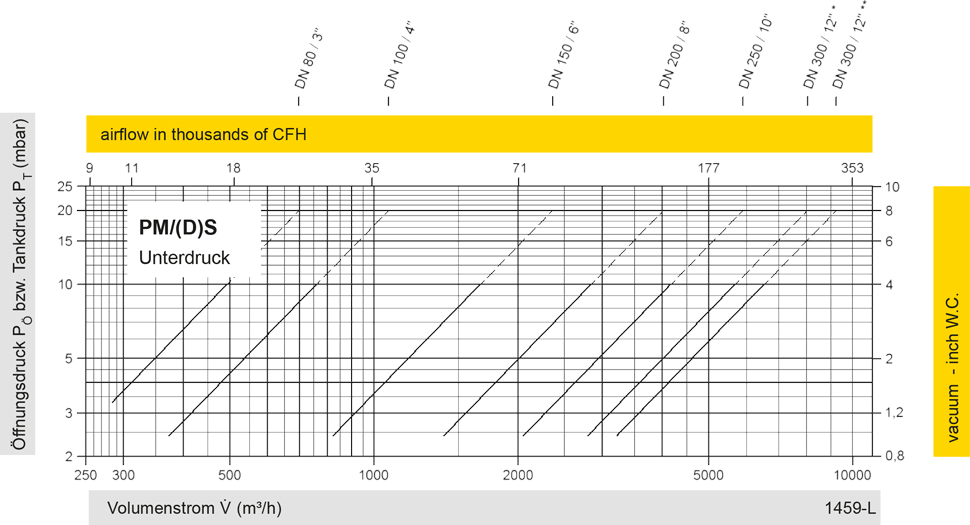

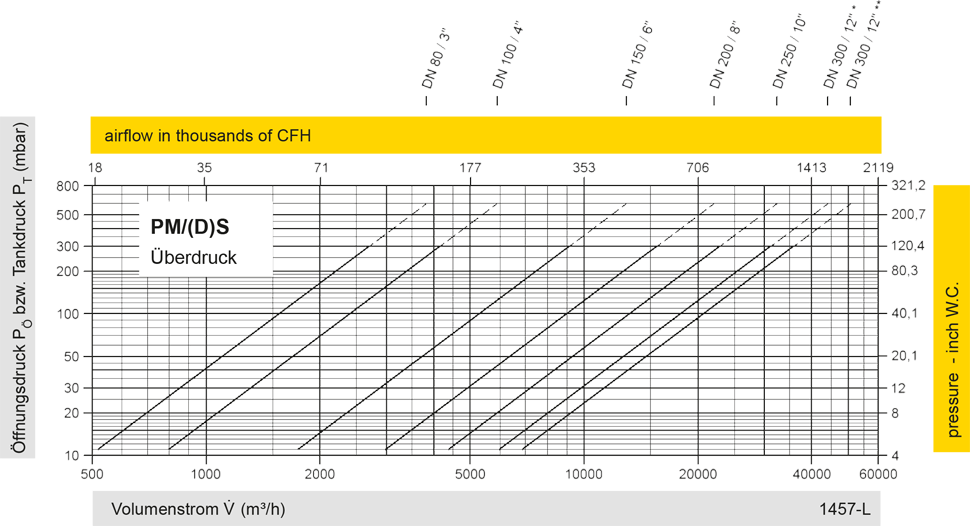

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
