Deflagrationssicheren Peilrohre

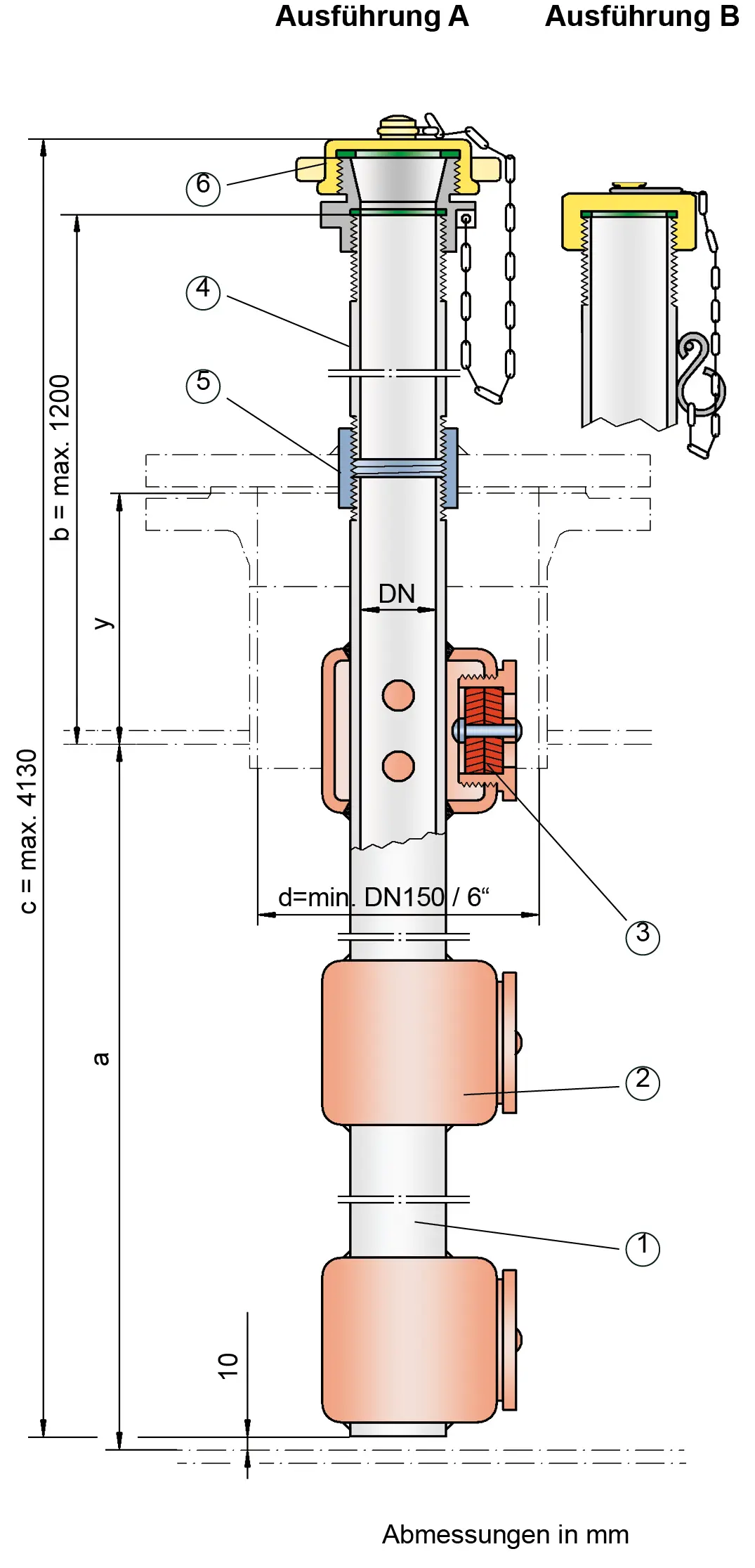

Die deflagrationssicheren Peilrohre mit integrierten Flammendurchschlagsicherungen, PROTEGO® PU, werden bei liegenden Tanks eingesetzt, um explosionsgeschützte Tankinhaltspeilungen durchzuführen. Die Peilrohre PROTEGO® PU bestehen aus dem Einhängerohr (1) mit den Flammendurchschlagssicherungen (2), die mit FLAMMENFILTER® (3) ausgerüstet sind, dem Aufsatzrohr (4), der Muffe (5) zum Einschweißen in den Stutzendeckel, sowie der Kappe (6). Die Anzahl der Flammendurchschlagssicherungen richtet sich nach der Länge des Peilrohres. Die max. Baulänge von 1,2 m für das Maß b und von 4,13 m für das Maß c sind zu beachten.
Flammendurchschlagssicherheit gegen atmosphärische Deflagrationen und Rohrdeflagrationen
Im normalen Betrieb sind die Peilrohre mit der Kappe verschlossen. Nur bei einer Tankinhaltspeilung bzw. Probeentnahme werden sie geöffnet. Bei dem Typ PROTEGO® PU handelt es sich um eine Ausführung, die Flammendurchschlagssicherheit gegen atmosphärische Deflagrationen und Rohrdeflagrationen von Gas/ bzw. Produktdampf/Luft-Gemischen von Stoffen der Explosionsgruppe IIB1 ( Normspaltweite Normspaltweite (MESG) Größte Spaltweite zwischen den beiden Teilen der Innenkammer einer Prüfanordnung, die unter vorgeschriebenen Bedingungen bei Entzündung des Inneren befindlichen Gasgemisches verhindert, dass das außen befindliche Gasgemisch durch einen 25mm langen Spalt hindurch gezündet wird und zwar für alle Konzentrationen des geprüften Gases oder Dampfes in Luft. ≥ 0,85 mm) in allen zündfähigen Konzentrationsbereichen bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C gewährleistet. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Die Maße a, b, y bei Bestellung bitte angeben
| DN | Mindestmaß d |
| 25 / 1" | 150 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Peilrohr Peilrohr Das Peilrohr ist ein Messrohr für Flüssigkeiten. | Stahl | Edelstahl |
| Einschweißmuffe | Stahl | Edelstahl |
| Schraubverschluss | Messing | Edelstahl |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Das Aufsatzrohr ist bei Ausführung A (Stahl-Ausführung) mit Reduzierstück und Blindkappe - jeweils mit integrierter Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. sowie Kette - versehen. Bei Ausführung B (Edelstahl-Ausführung) wird das Aufsatzrohr mit der Sechskantkappe - über Kette und Drahtöse mit Haltering verbunden - verschlossen.
Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | C |
Sonderabnahmen auf Anfrage
Erforderliche Daten für die Auslegung
EinlagerungsproduktTankinnendurchmesser a (m)
Tankstutzenhöhe y (m)
Baulänge b (m), max. 1,2 m
Max. Baulänge für Maß c von 4,13 m beachten
Durchmesser Peilrohr DN
Auswahl und Auslegung
Die Auswahl der erforderlichen Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. erfolgt in Abhängigkeit von der Größe der Peileinrichtung bzw. der vorhandenen Nennweite des Anschlussstutzens. Die Maße a, b und y sind zur Festlegung der Anzahl der Deflagrationssicherungen anzugeben.Die Peilrohre PROTEGO® PU dienen vor allem der Tankinhaltspeilung von liegenden Tanks mittels Peilstab oder Hanpeilgeräte, z.B. PROTEGO® H/P.
