R/KSM

Name: R/KSM
Brand: PROTEGO
SKU: product328841822782

Über- oder Unterdruckrohrleitungsventil

Angebot anfragen Ansprechpartner finden

Merkmale

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimierte Druckhaltung

Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten

Für Über- und Unterdruck

als Über- oder Unterdruckrohrleitungsventil einsetzbar

Kompakte Bauform

verringert Einbautiefe

Hohe Strömungsleistung

ermöglicht Kostenreduzierung durch den Einsatz kleinerer Ventile

Korrosionsfrei

Gewichtsreduktion

im Vergleich zu Stahl / Edelstahl

Unterschiedliche Kunststoffe

gut kombinierbar

Funktion und Beschreibung

Über- oder Unterdruckventil aus Kunststoff in Eckausführung

Das Rohrleitungsventil des Typs PROTEGO® R/KSM ist ein hoch entwickeltes Über- oder Unterdruckventil Über- oder Unterdruckventil Ein Über- oder Unterdruckventil wird in Ent- oder Belüftungsleitungen von Behältern und Apparaturen installiert und ermöglicht den Ausgleich von Über- oder Unterdruck. aus Kunststoff in Eckausführung. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten aus Kunststoff installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. . Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Dieses Ventil eignet sich besonders zum Einsatz bei aggressiven sowie klebrigen oder polymerisierenden Produkten.

Vollhub-Technologie

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten nur 10% unter den zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich.

Hoch entwickelte Fertigungstechnologie

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus modernsten Kunststoffen und hochwertiger PTFE-Abdichtung gewährleistet. Nachdem der Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Kontakt aufnehmen

Sie haben Fragen?
Wenden Sie sich an unsere Ingenieure!

Kontakt

Produktdaten

Maßtabelle

Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN	50 / 2"	80 / 3"	100 / 4"	150 / 6"	200 / 8"
a	200	245	300	370	625 (650)*
b	376	521	563 (523)*	687 (651)*	914 (912)*
c	150	200	225	280	350
d	180	250	300	350 (405)*	560 (500)*

Abmessungen in mm

* Klammermaße für Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. aus PVDF

Materialauswahl für Gehäuse

Ausführung	A	B	C
Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt.	PE	PP	PVDF
Ventilsitz Ventilsitz Der Ventilsitz ist ein Bauteil, auf dem der Ventilteller liegt, wenn das Ventil geschlossen ist.	PE	PP	PVDF
Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen.	FPM	FPM	FPM
Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche.	A,C,D	B,C,D	C,D

Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

Ausführung	A	B	C	D
Druckstufe [mbar]	±6,0 bis ±16	±5,5 bis ±16	±9,5 bis ±30	±30 bis ±100
Ventilteller	PE	PP	PVDF	Hastelloy
Abdichtung	PTFE	PTFE	PTFE	PTFE
Spindelführung	PE	PP	PVDF	Hastelloy

Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 F.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet, wobei die höchste Druckstufe nur mit metallischen Tellern erreicht wird.

Über- oder Unterdruckrohrleitungsventil in GrundausführungR/KSM -

Weitere Sonderarmaturen auf Anfrage
In Rohrleitungen muss bei der Auswahl des Ansprechdrucks und des Öffnungsverhaltens auch der Gegendruck Gegendruck Der Druck, der am Auslass eines Sicherheitsventils aufgrund des Drucks im Abflusssystem herrscht. berücksichtigt werden.

Druckeinstellungen

Über- oder Unterdruck	±6.0 mbar	±100 mbar
	±4.0 mbar	±100 mbar
	±4.5 mbar	±100 mbar

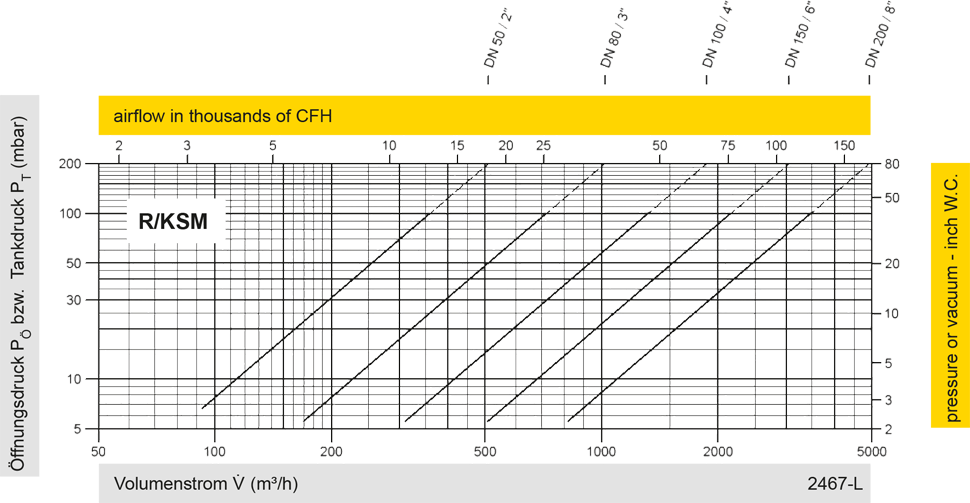

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
